（1）根据平面镜成像特点，在图中画出物体AB所成的像．（2）请根据凹透镜对光线的作用完成光路．（3）如图所示，ABCD是一间不透光的房间，墙AB是平面镜，房中S处有一个正在发光的电灯，CD墙上有一个小

发布时间：2019-08-07 18:59:36

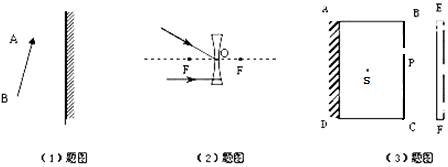

（1）根据平面镜成像特点，在图中画出物体AB所成的像．
（2）请根据凹透镜对光线的作用完成光路．
（3）如图所示，ABCD是一间不透光的房间，墙AB是平面镜，房中S处有一个正在发光的电灯，CD墙上有一个小孔P，在墙外不远处的另一白墙EF上得到两个亮点M、N．请在图中画出亮点M、N及其光路．

推荐回答

解：（1）先作出物体AB的端点A、B在平面镜中的对称点A′、B′，连接A′、B′点即为物体AB在平面镜中的像，注意辅助线和像用虚线，如图所示：（2）平行于主光轴的光线经凹透镜折射后变得发散，其折射光线的反向延长线过焦点；过光心的入射光线，经过凹透镜折射后，其传播方向不变，由此可以画出其折射光线如下图所示：（3）连接光源S和小孔直接射在EF上的光斑，即第一个亮点M；以平面镜为对称轴，做点S的对称点S′，即灯泡在平面镜中的像；连接PS′，其与平面镜的交点即为入射点0，连接连接SO，得到入射光线；连接OP，得到反射光线；OP交EF与点N，即为第二个亮点．如图所示：
