求电流i为什么是（3-2.4）/3=0.2A?

推荐回答

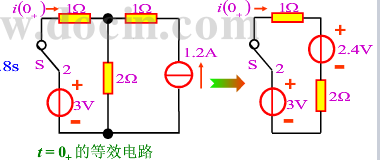

您的等效电压源画的正确。

KCL、 KVL是用来描述复杂电路的。这是简单直流电路，不需要用KCL、 KVL做计算。

如您等效图所示，开关合上时，两个电势方向相反，总电势 = 3 - 2.4 = 0.6v，

所以 i = ( 3-2.4 )/(1+2) = 0.2A。

若非要用KVL计算，则电压方程为 -1i - 2.4 - 2i + 3 = 0；

式中，按电流方向，加号表示电位升，减号表示电位降。

解得： -3i = -0.6，i = 0.2 A 。

这里只有一个回路，没有节点，所以只能用KVL计算，不能用KCL计算。
