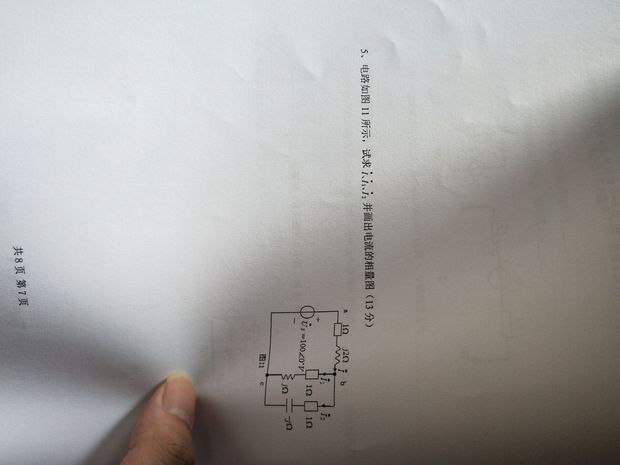

电路如图11所示，试求I、I1、I2并画出电流相量图

推荐回答

字母 上面的点无法输入，以下用分别用 u'、i'、 z' 表示复电压、复电流、复阻抗 。

电感支路  z1' = 1 + j = √2∠45°，电容支路 z2' = 1 - j = √2∠-45°；

两支路并联阻抗 z0' = (1+j)(1-j)/(1+j+1-j) = (1-j^2)/2 = 1；

电源两端总阻抗 z' = 1 + j2 + z0' = 1 + j2 + 1 = 2 + j2 = 2√2∠45°；

i' = U'/z' = 100∠0°/(2√2∠45°) = 25√2∠-45° A；

Ubc' = i'z0' = 25√2∠-45° * 1 = 25√2∠-45° v；

i1' = Ubc' / z1' = 25√2∠-45°/(√2∠45°) = 25∠-90°；

i2' = Ubc' / z2' = 25√2∠-45°/(√2∠-45°) = 25∠0°；
