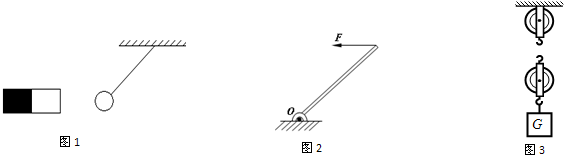

（1）如图1，用细线悬挂的铁球在磁铁的吸引下偏向一边．画出铁球的受力示意图．（2）请在图2中画出动力F对支点O的力臂L．（3）工人站在地面用滑轮组匀速提升重物，请在图3所示的滑轮组上画出绕线．

推荐回答

解：（1）由图知，小球受重力、绳的拉力和磁铁的吸引力，重力方向竖直向下，拉力方向沿绳，并指向绳，磁铁对小球的吸引力水平向左，如图所示：；（2）从支点O向F的作用线引垂线，垂线段的长度即为F的力臂，如图所示：；（3）由题意知，拉力方向向下，然后依次绕线，如图所示：．
