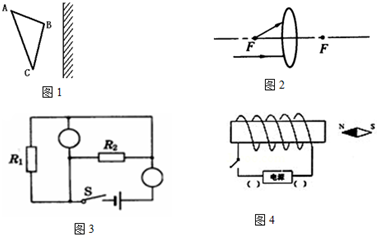

（1）在如图1中，作出物体ABC在平面镜中所成的像；（2）完成图2中光路图；（3）在如图3所示电路中的○内填上适当的电表符号，使电阻R_1与R_2并联；（4）在如图4所示，闭合开关后，小磁针静止，请在

推荐回答

解：（1）分别作A、B、C点关于镜面的对称点A′、B′、C′，然后用虚线连接A′、B′和C′，就是△ABC在平面镜中的像．（2）入射光线平行于主光轴，所以该光线的折射光线过焦点．通过焦点的光线经凸透镜折射后将平行于主光轴如图所示：（3）上边的〇与R2并联，应是电压表，下边的〇与电源串联，应是电流表．如图（4）磁针N极向左，S极向右，因同名磁极相互排斥，异名磁极相互吸引，所以螺线管左侧为N极，右侧为S极；由安培定则可知，电流由螺旋管的左端流入，右端流出，即电源的右端为正极，左端为负极．故答案如图所示：
